شیر کارتریجی هیدرولیک
مقدمه
شیر کارتریجی هیدرولیک یکی از اجزای حیاتی سیستمهای هیدرولیک صنعتی است که نقش کلیدی در کنترل جریان و فشار سیالات دارد. با طراحی مدولار و نصب ساده، این شیرها در صنایع مختلف، از کشاورزی گرفته تا صنایع نفت و گاز، استفاده میشوند. هدف این مقاله، بررسی دقیق ساختار، عملکرد، مزایا و معایب و نحوه نگهداری این شیرهاست.
در ادامه، با ساختار درونی، کاربرد، نحوه انتخاب، نصب، نگهداری و مقایسه با شیرهای دیگر آشنا خواهیم شد.
شیر کارتریجی هیدرولیک
۱. تعریف و ساختار شیر کارتریجی هیدرولیک

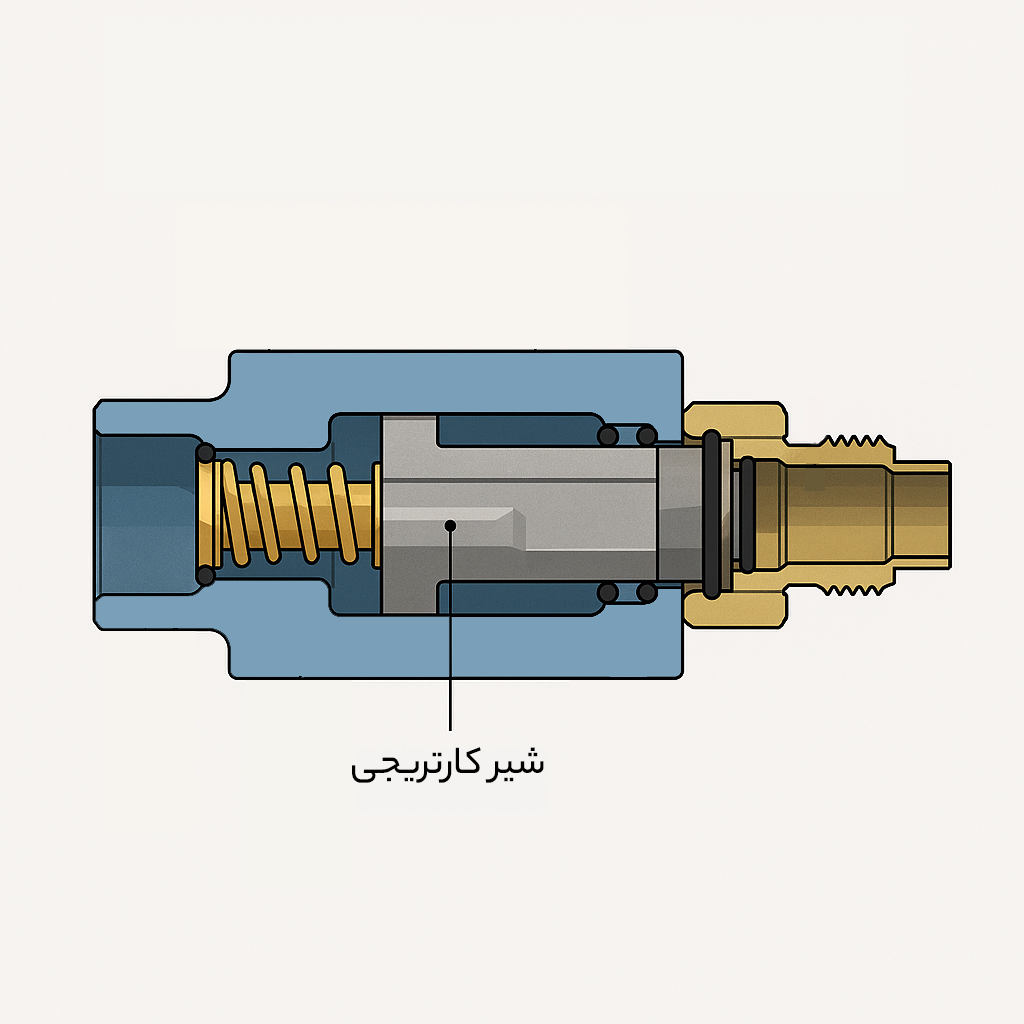

شیر کارتریجی هیدرولیک (Cartridge Valve) یکی از مهمترین اجزای کنترلی در سیستمهای هیدرولیک است که وظیفهی کنترل فشار، جریان و جهت سیال را بر عهده دارد. برخلاف شیرهای معمولی که مستقیماً روی لوله نصب میشوند، شیرهای کارتریجی بهصورت ماژولار طراحی شدهاند و داخل یک بدنهی مخصوص (هوزینگ) قرار میگیرند.
این ساختار ماژولار باعث شده تعویض، تعمیر یا ارتقای سیستم با سهولت بیشتری انجام شود، بدون آنکه نیاز به تغییر کل مدار باشد.

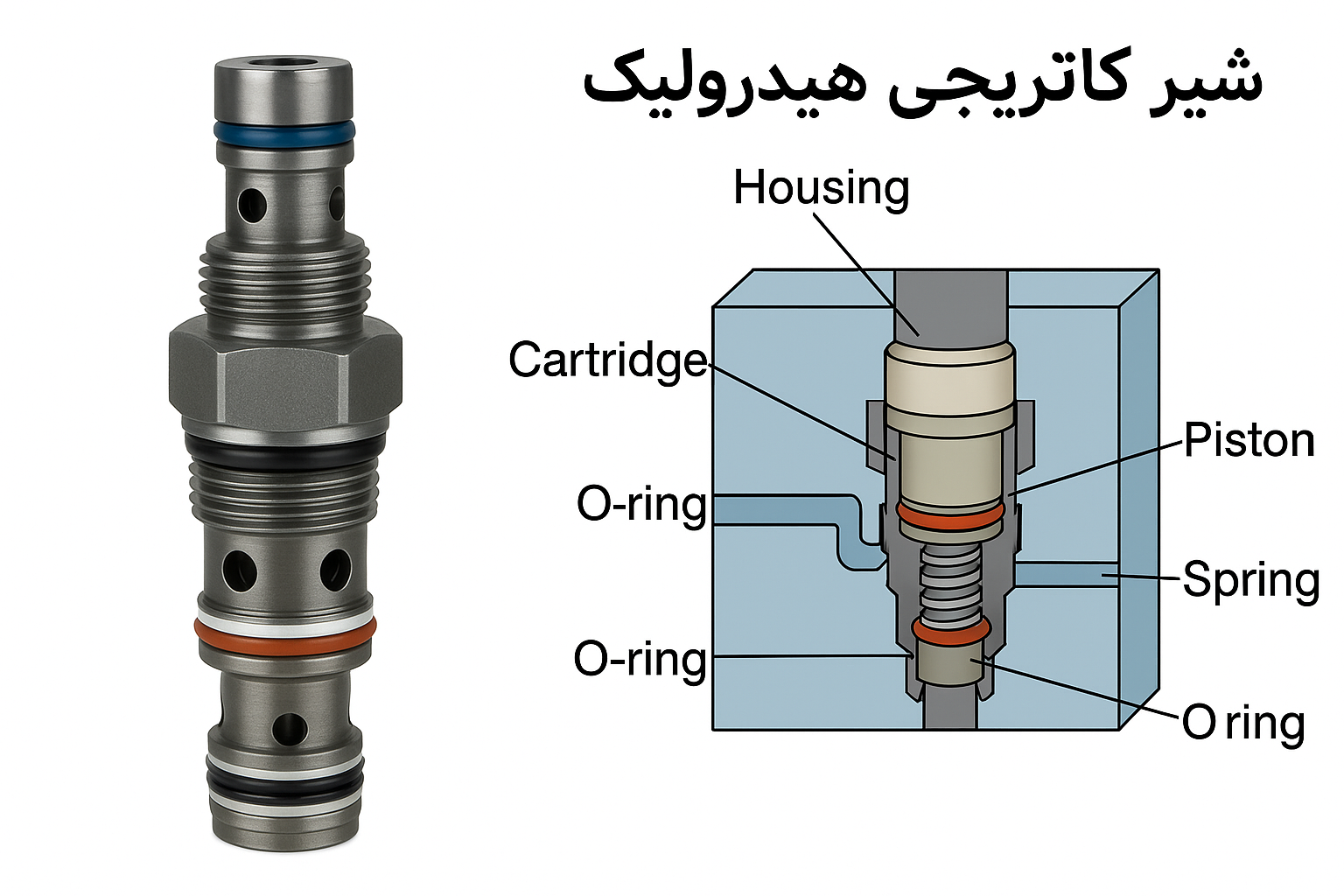

۱.۱. بدنه و هوزینگ
بدنه یا همان “هوزینگ” در حقیقت محفظهای است که کارتریج درون آن قرار میگیرد. این بدنه معمولاً از فولاد یا آلومینیوم ساخته میشود و به گونهای طراحی شده که تحمل فشار بالا و دمای متغیر را داشته باشد.
۱.۲. کارتریج و اجزای داخلی
کارتریج شامل قطعاتی نظیر سوزن، پیستون، فنر، اورینگها و در برخی مدلها، سنسورهای الکترونیکی است. طراحی دقیق این اجزا امکان کنترل سریع و دقیق جریان و فشار را فراهم میکند.
۱.۳. اتصالات و رابطها
برای نصب، این شیرها معمولاً از اتصالات رزوهای یا فلنجی استفاده میکنند. بسته به نوع طراحی سیستم، میتوان آنها را به صورت عمودی یا افقی در بلوکهای هیدرولیکی نصب کرد.
۲. انواع شیر کارتریجی
شیرهای کاتریجی در انواع مختلفی تولید میشوند که هر یک متناسب با نیاز خاصی طراحی شدهاند:
۲.۱. شیر دو راهه
این نوع سادهترین نوع شیر کارتریجی است که فقط برای باز یا بستهکردن مسیر سیال استفاده میشود. معمولاً در مواقعی که فقط نیاز به قطع یا وصل جریان باشد، به کار میرود.
۲.۲. شیر سه راهه و چهار راهه
در این مدلها، امکان کنترل مسیر جریان بین چند ورودی و خروجی فراهم میشود. این شیرها در ماشینآلاتی که نیاز به تغییر مسیر مداوم دارند، بسیار مفید هستند.
۲.۳. شیر پروپرشنال
پیشرفتهترین نوع شیر کارتریجی که امکان کنترل پیوسته و دقیق جریان را با استفاده از سیگنالهای الکترونیکی فراهم میکند. این شیرها معمولاً در ماشینآلات اتوماتیک یا تجهیزات پیشرفته استفاده میشوند.
۳. مزیتها و معایب شیر کارتریجی
۳.۱. مزایا
- نصب سریع و آسان بدون نیاز به لولهکشی پیچیده
- طراحی فشرده و جمعوجور
- امکان تعویض سریع کارتریج بدون نیاز به باز کردن کل سیستم
- کاهش احتمال نشتی
- افزایش طول عمر سیستم
۳.۲. معایب
- نیاز به دقت بالا در انتخاب نوع و اندازه
- حساسیت به آلودگی سیال
- هزینهی اولیه بالاتر نسبت به برخی شیرهای سنتی
- نیاز به بلوکهای مخصوص (Manifold)

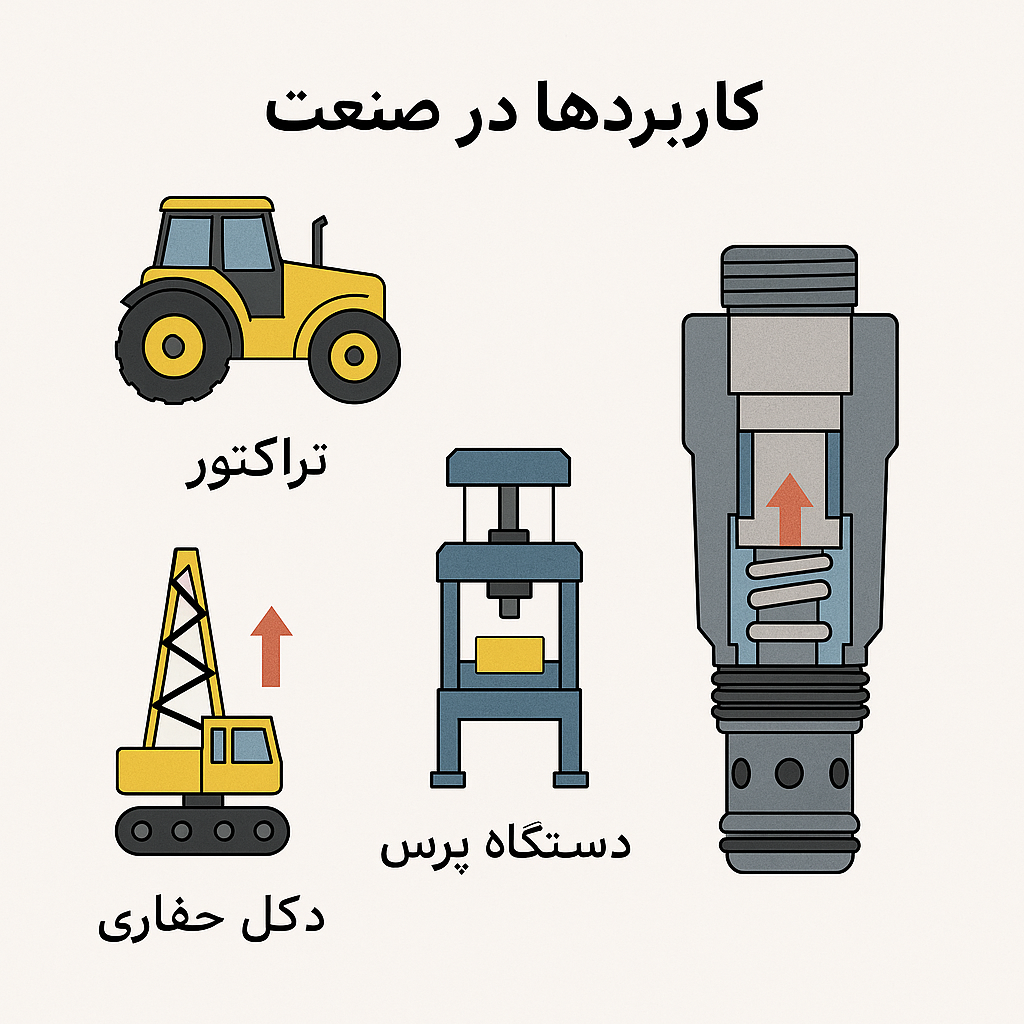

۴. کاربردها در صنعت
شیرهای کارتریجی به دلیل انعطاف بالا و طراحی فشرده، در طیف گستردهای از ماشینآلات و سیستمهای صنعتی استفاده میشوند.
۴.۱. ماشینآلات صنعتی
در خطوط تولید، دستگاههای پرس، تزریق پلاستیک و بستهبندی، از شیرهای کارتریجی برای کنترل دقیق جریان و فشار استفاده میشود. این شیرها نقش مهمی در پایداری و سرعت عملیات هیدرولیکی ایفا میکنند.
۴.۲. ماشینآلات کشاورزی
در تراکتورها، لیفتراکها، کمباینها و سایر تجهیزات کشاورزی، شیر کارتریجی باعث کنترل بهتر بازوهای هیدرولیک، سطلها و جکهای بالابرنده میشود.
۴.۳. صنعت نفت و گاز
سیستمهای حفاری و دکلهای نفتی که نیازمند عملکردی مقاوم در برابر فشار بالا و دمای متغیر هستند، به شدت از این نوع شیرها بهره میبرند. کنترل دقیق و دوام بالا در محیطهای سخت، ویژگی کلیدی این کاربردهاست.
۵. نحوه انتخاب شیر کارتریجی
انتخاب صحیح شیر کارتریجی تأثیر مستقیم بر عملکرد و عمر سیستم دارد.
۵.۱. دبی و فشار کاری
باید دقت شود که ظرفیت دبی (lit/min) و فشار قابل تحمل شیر با نیاز سیستم هماهنگ باشد. شیرهای زیر ظرفیت معمولاً دچار افت فشار و افزایش دما میشوند.
۵.۲. نوع سیال و دما
نوع روغن یا سیال هیدرولیکی و بازه دمایی محیط روی انتخاب جنس بدنه، اورینگها و روانکارها تأثیرگذار است.
۵.۳. نوع کنترل
در سیستمهای ساده از شیرهای دستی یا مکانیکی استفاده میشود؛ اما برای کاربردهای پیچیده و خودکار، شیرهای برقی و پروپشنال توصیه میشوند.
۶. نصب و راهاندازی
نصب درست شیر کارتریجی تضمین کننده عملکرد بدون نشتی و عمر طولانی آن است.
۶.۱. آمادهسازی پیش از نصب
پیش از نصب، سیستم باید کاملاً تمیز، بدون آلودگی فلزی و دارای فیلتر مناسب باشد. بررسی دقیق اتصالات و مانع نبودن ذرات خارجی از الزامات است.
۶.۲. روش نصب صحیح
- از آچار مناسب برای بستن اتصالات استفاده شود.
- گشتاور (Torque) باید مطابق با استاندارد سازنده باشد.
- مسیر ورود و خروج سیال طبق جهت فلش روی شیر تنظیم شود.
۷. نگهداری و تعمیر
نگهداری پیشگیرانه و اصولی از شیرهای کارتریجی باعث کاهش خرابیها و افزایش عمر سیستم میشود.
۷.۱. برنامهریزی دورهای
- تعویض فیلتر روغن هر ۵۰۰ ساعت
- بررسی وضعیت اورینگها هر ۱۰۰۰ ساعت
- تست عملکرد شیر در حالت بار و بیبار
۷.۲. عیبیابی رایج
- نشتی روغن: ممکن است به دلیل پارگی اورینگ یا بد نصبشدن شیر باشد.
- کندی عملکرد: احتمالاً ناشی از گرفتگی مسیر سیال یا کثیفی داخلی شیر است.
- صداهای غیرمعمول: معمولاً از تلاطم جریان یا خطا در فشار برگشتی ناشی میشود.
۷.۳. تعویض و تعمیر کارتریج
اگر کارتریج آسیب ببیند، بهسادگی میتوان آن را خارج کرده و جایگزین کرد. توصیه میشود فقط از قطعات اصلی و برند معتبر استفاده شود.
۸. نکات ایمنی
استفاده از تجهیزات هیدرولیکی همیشه با خطراتی همراه است. رعایت نکات ایمنی در کار با شیرهای کارتریجی از بروز حادثه جلوگیری میکند.
۸.۱. فشار بالا و ریسکها
شیرهای کارتریجی در سیستمهایی با فشار بالا فعالیت میکنند. بنابراین:
- هنگام نصب و تعمیر، فشار سیستم باید صفر باشد.
- در هنگام کار، دست یا ابزار در نزدیکی اتصالات قرار نگیرد.
- از لباس و تجهیزات ایمنی استفاده شود.
۸.۲. روانکارها و ایمنی محیطی
- استفاده از سیالات ناسازگار ممکن است موجب آتشسوزی یا خوردگی شود.
- همیشه از روغنهای توصیهشده سازنده و مطابق با برگه MSDS استفاده کنید.
۹. مقایسه با سایر شیرها
۹.۱. شیر ویف و گلوب
- شیرهای ویف سادهتر و ارزانتر هستند، ولی عملکرد آنها در فشارهای بالا یا سیستمهای خودکار محدود است.
- شیرهای گلوب مناسب برای کنترل جریان پیوسته هستند، اما فضای بیشتری اشغال میکنند و سرویسدهی دشوارتری دارند.
۹.۲. شیر چند پورت و بلوک هیدرولیک
- شیرهای کارتریجی امکان تجمیع در بلوکهای هیدرولیکی را دارند که باعث کاهش لولهکشی و نشتی میشود.
- در مقابل، سیستمهای شیرهای چند پورت سنتی معمولاً سنگینتر و پرمصرفتر هستند.
۱۰. آینده و نوآوریها
۱۰.۱. مواد جدید
تولیدکنندگان در حال توسعه شیرهایی با آلیاژهای سبکتر و مقاومتر هستند که تحمل دمای بالا و سیالات خورنده را دارند.
۱۰.۲. کنترل الکترونیکی و IoT
ورود کنترلهای دیجیتال، سنسورهای فشار و دما، و سیستمهای هوشمند IoT باعث تحول در نحوه کارکرد و کنترل شیرهای کارتریجی شده است. اکنون میتوان عملکرد شیر را از راه دور و حتی از طریق موبایل پایش و کنترل کرد.
جمعبندی و نتیجهگیری
شیر کاتریجی هیدرولیک یکی از کاربردیترین اجزای سیستمهای هیدرولیکی مدرن است. با توجه به ساختار ماژولار، قابلیت تعویض آسان و دقت بالا، این شیرها به انتخاب اول مهندسان تبدیل شدهاند. اگرچه ممکن است هزینه اولیه کمی بیشتر باشد، اما در بلندمدت باعث کاهش هزینههای نگهداری و افزایش کارایی سیستم میشود.
انتخاب صحیح، نصب اصولی، نگهداری دورهای و رعایت ایمنی در استفاده از این شیرها، تضمینکننده عمر مفید و عملکرد بهینه خواهد بود.
❓ سوالات متداول (FAQ)
۱. شیر کاتریجی چیست؟
شیر کارتریجی نوعی شیر هیدرولیکی است که داخل یک هوزینگ نصب میشود و کنترل جریان، فشار یا مسیر سیال را برعهده دارد.
۲. آیا شیرهای کاتریجی قابلیت تعمیر دارند؟
بله، بیشتر آنها با تعویض کارتریج یا اجزای داخلی تعمیر میشوند.
۳. فرق شیر کارتریجی با شیر برقی چیست؟
شیر برقی از نیروی الکترومغناطیس برای کنترل استفاده میکند، ولی شیر کارتریجی میتواند مکانیکی، برقی یا پروپشنال باشد و ساختار داخلی ماژولار دارد.
۴. بهترین برندهای تولید شیر کارتریجی کدامند؟
برندهای Rexroth، Parker، Danfoss و Yuken از بهترین برندهای جهانی هستند.
۵. عمر مفید این شیرها چقدر است؟
با نصب و نگهداری صحیح، میتوان انتظار بیش از ۵ سال عمر مفید داشت.
۶. آیا میتوان شیر کارتریجی را در سیستمهای قدیمی نصب کرد؟
بله، اگر بلوک هیدرولیکی مناسب فراهم شود، میتوان شیرهای کارتریجی را جایگزین شیرهای سنتی کرد.
