یونیت هیدرولیک چیست؟
یونیت هیدرولیک چیست؟ بررسی کامل اجزا و کاربردها
یونیت هیدرولیک (HPU) بهعنوان منبع اصلی تولید انرژی هیدرولیکی در سیستمها شناخته میشود. این دستگاه با تبدیل انرژی الکتریکی به انرژی سیال تحت فشار، نیروی لازم برای انواع ماشینآلات صنعتی و تجهیزات هیدرولیکی را تأمین میکند. بدون وجود یونیت هیدرولیک، بسیاری از فرآیندهای صنعتی از حرکت باز میایستند. آشنایی کامل با ساختار، اجزا، نحوه عملکرد و کاربردهای یونیت هیدرولیک، نقش مهمی در انتخاب صحیح آن متناسب با نیاز دارد.
یونیت هیدرولیک صنعتی چگونه کار میکند؟
در سیستمهای هیدرولیکی، انتقال انرژی و انجام کار مکانیکی بر پایه حرکت سیال (معمولاً روغن) تحت فشار استوار است. یونیت هیدرولیک با استفاده از یک موتور (الکتریکی یا احتراقی)، پمپ را به حرکت درمیآورد تا روغن از مخزن به داخل مدار پمپاژ شود. این روغن تحت فشار به سمت شیرهای کنترلی و عملگرهایی نظیر جک یا موتور هیدرولیکی هدایت میشود و موجب انجام حرکتهای خطی یا دورانی خواهد شد.
به طور خلاصه، یونیت هیدرولیک مسئول تأمین، تنظیم و کنترل فشار و جریان روغن در مدار هیدرولیکی است.
اجزای اصلی واحد هیدرولیک

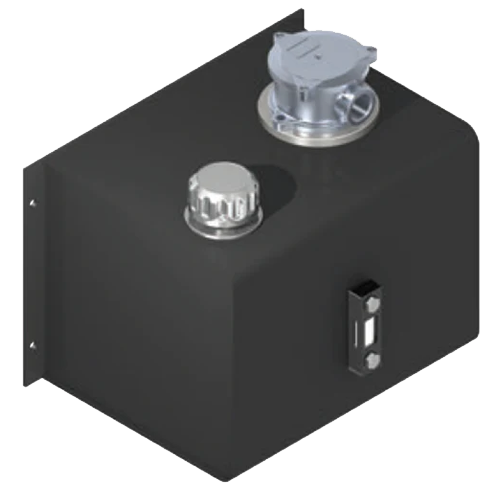

۱. مخزن روغن (Oil Reservoir)
محل نگهداری روغن هیدرولیک سیستم.
طراحی شده برای تهنشینی ذرات جامد، دفع حرارت و جداسازی هوا از روغن.
ظرفیت مخزن باید متناسب با حجم جریان و حجم سیستم باشد (معمولاً ۲ تا ۵ برابر دبی پمپ).

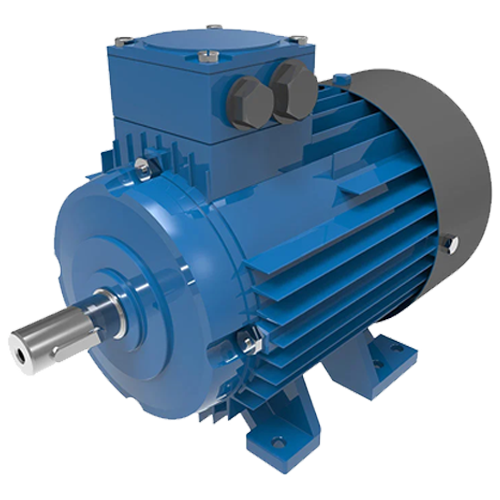

۲. الکتروموتور (Electric Motor)
محرک پمپ است که انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند.
میتواند سهفاز یا تکفاز، با توانهای مختلف از ۰.۵ تا چند ده کیلووات باشد.
در موارد خاص ممکن است موتور دیزلی یا بنزینی استفاده شود (مخصوص ماشینآلات متحرک)

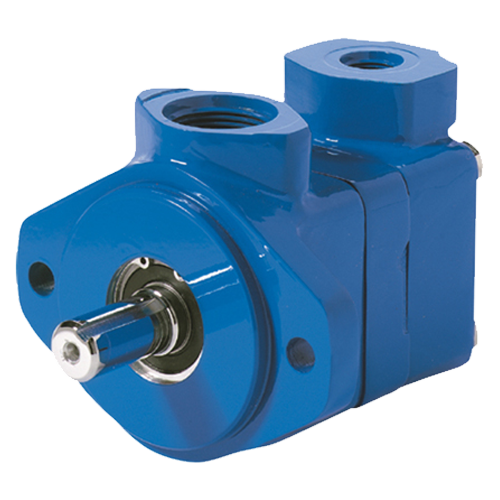

تبدیل انرژی مکانیکی به انرژی هیدرولیکی (افزایش فشار و جریان).
انواع رایج:
پمپ دندهای (Gear Pump): ساده و اقتصادی، مناسب فشارهای متوسط.
پمپ پرهای (Vane Pump): کمصدا و بادوام.
پمپ پیستونی (Piston Pump): توان بالا و فشار کاری زیاد.

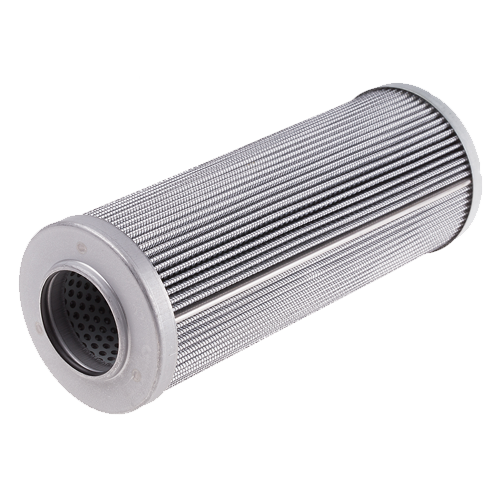

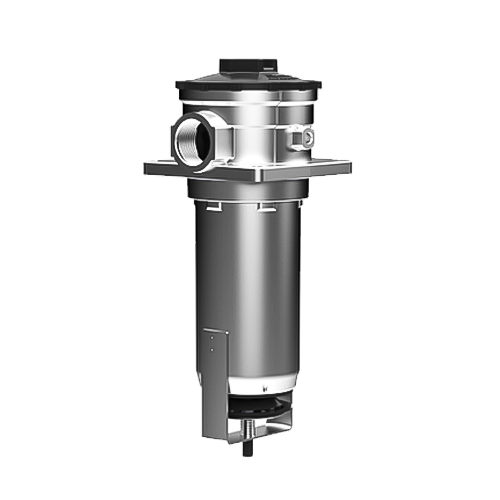

۴. فیلتر هیدرولیک (Hydraulic Filter)
حذف آلودگیها و ذرات فلزی از روغن.
افزایش عمر قطعات و کاهش احتمال خرابی سیستم.
معمولاً در ورودی، خروجی یا مسیر برگشت روغن نصب میشود.
۵. شیرهای کنترلی (Valves)
کنترل فشار، جهت جریان و دبی سیال.
انواع اصلی:
شیر فشارشکن (Relief Valve): حفاظت از سیستم در برابر افزایش فشار.

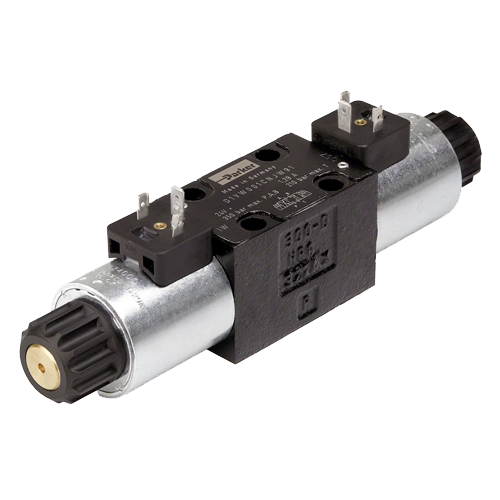

شیر کنترل جهت (Directional Control Valve): تعیین مسیر حرکت روغن (مثل شیر برقی ۴/۳).
شیر جریان (Flow Control Valve): تنظیم سرعت حرکت عملگرها.
شیر یکطرفه (Check Valve): جلوگیری از بازگشت جریان.

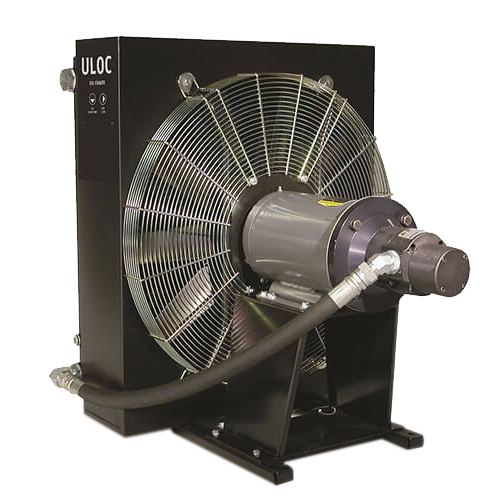

۶. خنککن روغن یا مبدل حرارتی (Oil Cooler)
جلوگیری از افزایش بیش از حد دمای روغن در حین کار.
میتواند از نوع آبی، هوایی یا ترموالکتریکی باشد.
۷. نمایشگرها و سنسورها

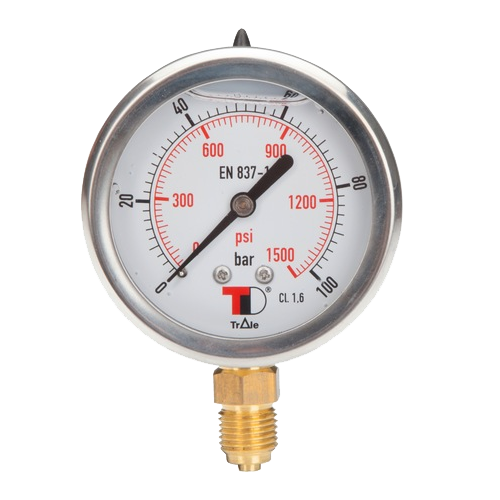

فشارسنج (Manometer): نمایش فشار مدار.
گیج دما: بررسی دمای روغن داخل مخزن.
نمایشگر سطح روغن: مانیتورینگ مقدار روغن.
دستهبندیهای اصلی محصولات فیدرولیک
با اطمینان انتخاب کنید ، از بهترین برندهای هیدرولیک دنیا خرید کنید
شیر هیدرولیک
قدرت و دقت در کنترل جریان! با شیرهای هیدرولیک فیدرولیک، از عملکرد بینقص مدار خود مطمئن شوید.
مشاهده شیرها
پمپ هیدرولیک
قلب تپنده مدار شما! پمپهای دندهای و پیستونی فیدرولیک، ترکیبی از توان، دوام و بازدهی بیرقیب.
مشاهده پمپها
فیلتر هیدرولیک
سیستمی تمیز، کارایی بیشتر! با فیلترهای دقیق فیدرولیک، از سلامت کامل مدار هیدرولیک خود اطمینان داشته باشید.
مشاهده فیلترهاانواع یونیت هیدرولیک (پاورپک)
یونیتهای هیدرولیکی بر اساس محل استفاده، حجم کاری و نوع کارکرد به دستههای مختلف تقسیم میشوند:
۱. یونیت هیدرولیک صنعتی
طراحی شده برای ماشینآلات ثابت در خطوط تولید.
دارای ظرفیت بالا، فشار کاری زیاد و سیستم کنترل پیچیده.
مناسب برای دستگاههای پرس، تزریق پلاستیک، نورد، خطوط مونتاژ و…
2. یونیت هیدرولیک پرتابل (قابل حمل)
ابعاد کوچک، قابلیت حمل و طراحی فشرده.
مورد استفاده در ماشینآلات کشاورزی، کامیونها، جرثقیلهای سبک، رمپ بارگیری و…
۳. یونیت هیدرولیک سفارشی
طراحی خاص برای پروژهها و ماشینآلات خاص.
کاملاً قابل تنظیم بر اساس نیاز مصرفکننده (سایز، نوع شیرآلات، نوع خنککننده و…).
کاربردهای پاور پک صنعتی در صنایع مختلف
یونیتهای هیدرولیک تقریباً در هر جایی که نیاز به حرکت، فشار بالا و کنترل دقیق نیرو باشد، به کار میروند. برخی از مهمترین کاربردها عبارتند از:
صنایع فلزکاری
دستگاههای پرس، پانچ، خمکن، برش و نورد.

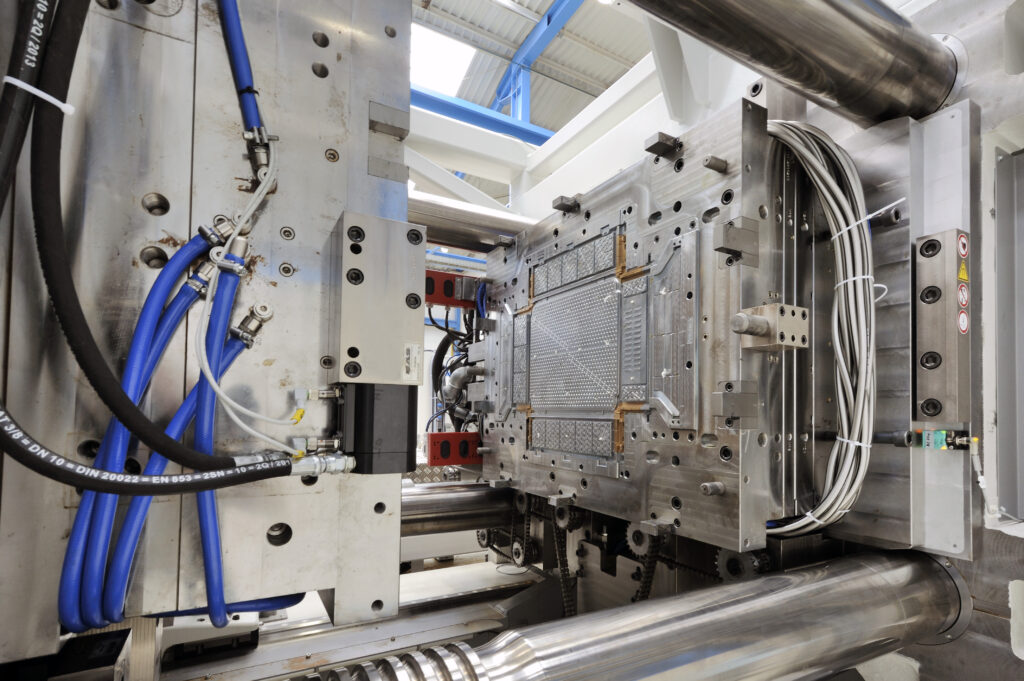

صنایع تزریق پلاستیک و قالبسازی
حرکت صفحات قالب، سیستمهای پران و تزریق.

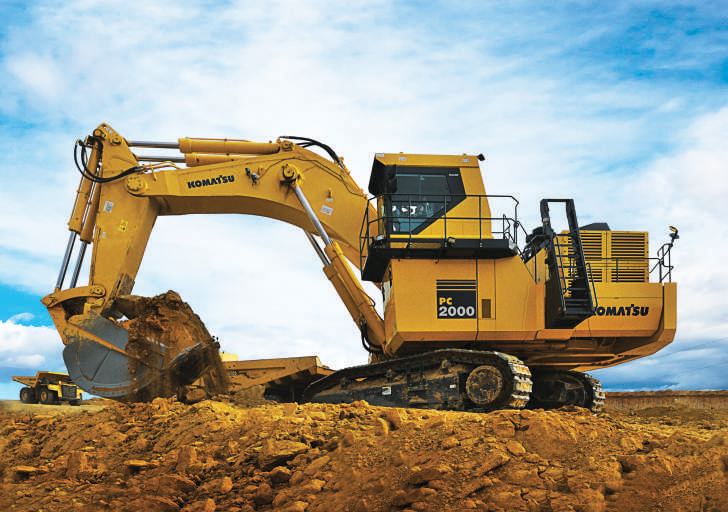

ماشینآلات راهسازی و معدنی
بیل مکانیکی، لودر، گریدر، بولدوزر، لیفتراک و تاورکرین.

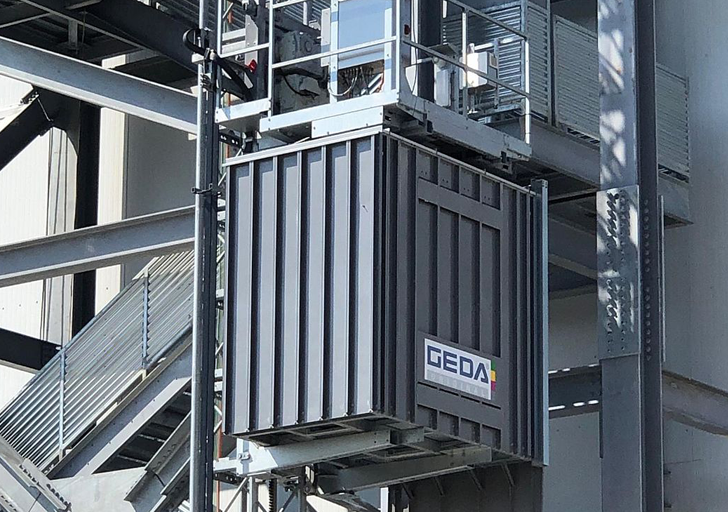

سیستمهای آسانسور و بالابر صنعتی
بالابرهای خودرو، بالابر فروشگاهی و آسانسور هیدرولیکی.

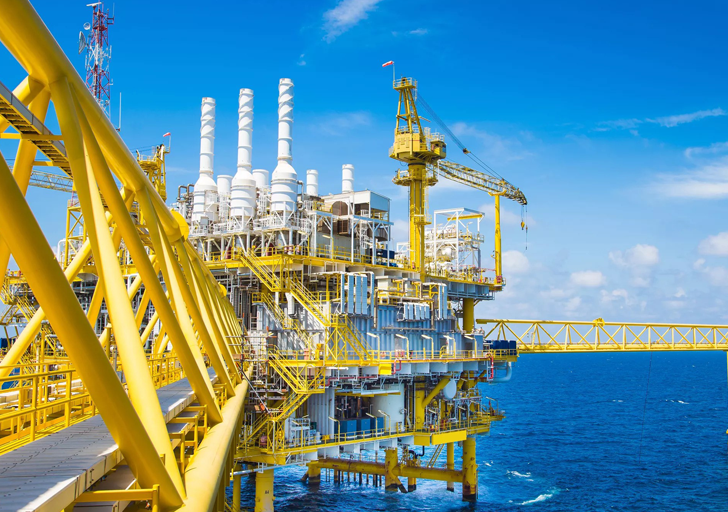

صنایع دریایی و نفت و گاز
سیستم کنترل ولوها، باز و بسته کردن درپوشها، تجهیزات حفاری.
صنایع حمل و نقل و لجستیک
سیستمهای رمپ بارگیری، بالابرهای کامیون، تریلرهای کفی متحرک، جکهای بارگیری و پالتلیفتها.

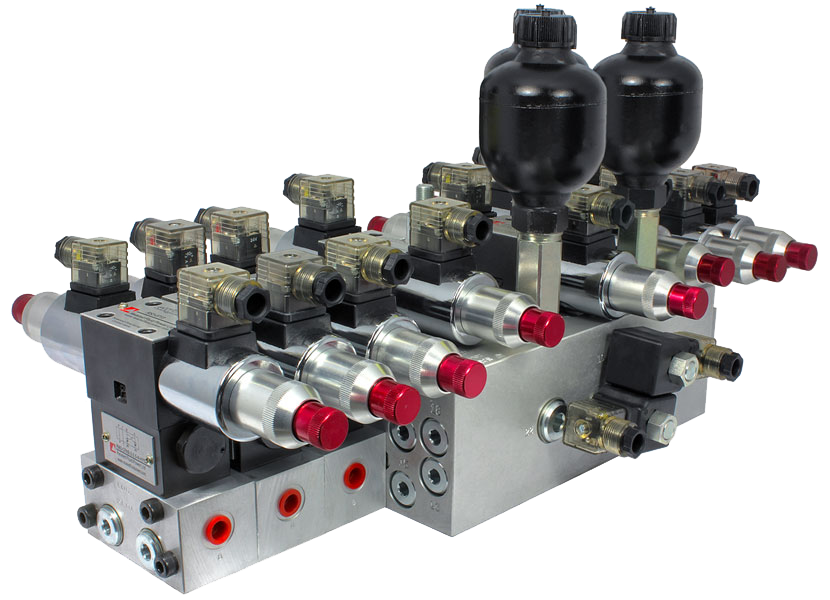

منیفولد (Manifold) در یونیت هیدرولیک چیست؟
منیفولد هیدرولیک یکی از اجزای کلیدی در یونیت هیدرولیک (Hydraulic Power Pack) است که نقش حیاتی در کنترل و هدایت جریان روغن تحت فشار دارد. این قطعه در واقع یک بلوک فلزی است – معمولاً از جنس آلومینیوم یا فولاد – که درون آن کانالهایی برای عبور سیال طراحی شدهاند و امکان نصب انواع شیرهای هیدرولیکی را فراهم میکند.
وظیفه منیفولد چیست؟
منیفولد به عنوان مرکز توزیع و مدیریت جریان روغن بین اجزای مختلف مدار هیدرولیکی عمل میکند. وظایف اصلی آن شامل موارد زیر است:
هدایت روغن به مسیرهای مختلف مدار هیدرولیک
اتصال و یکپارچهسازی شیرهای کنترلی (مانند شیرهای فشار، جریان یا جهت)
کاهش نیاز به اتصالات شلنگی زیاد و در نتیجه کاهش احتمال نشتی
سادهسازی طراحی و تعمیر و نگهداری سیستم
منیفولد در کدام بخش یونیت هیدرولیک قرار میگیرد؟
منیفولد معمولاً در بخش خروجی پمپ و قبل از ورود به عملگرها نصب میشود. در یونیت هیدرولیک، این قطعه معمولاً به صورت مستقیم بر روی تانک روغن یا نزدیک به پمپ هیدرولیک نصب میشود و شیرهای کنترل جریان و فشار روی آن بسته میشوند. بسته به طراحی سیستم، مانیفولد ممکن است به شکل:
بلوک منیفولد (Block Manifold) – قطعهای یکپارچه
منیفولد مدولار (Modular Manifold) – شامل چندین بلوک متصل به هم
چرا استفاده از منیفولد مهم است؟
بهکارگیری منیفولد در سیستمهای هیدرولیکی باعث افزایش کارایی، ایمنی و قابلیت اطمینان سیستم میشود. همچنین طراحی فشرده و ماژولار آن اجازه میدهد تا سیستم در فضای کمتر و با اتصالات مکانیکی کمتر پیادهسازی شود.
مزایای استفاده از یونیت هیدرولیک
قدرت بالا در حجم کم: توان تولید نیروهای بسیار زیاد بدون نیاز به تجهیزات بزرگ.
دقت در کنترل حرکت: امکان تنظیم سرعت و فشار با دقت بالا.
پاسخدهی سریع: عکسالعمل فوری نسبت به فرمانهای کنترلی.
طول عمر بالا: در صورت نگهداری مناسب، سالها بدون افت عملکرد کار میکند.
انعطافپذیری طراحی: قابل تنظیم بر اساس شرایط کاری، فضا و نیاز پروژه.
نتیجهگیری
یونیت هیدرولیک به عنوان منبع انرژی سیستمهای هیدرولیکی، نقش اساسی در عملکرد صحیح ماشینآلات صنعتی و سیار ایفا میکند. شناخت اجزای آن، نحوه عملکرد، مزایا و معیارهای انتخاب، به کاربران کمک میکند تا بهترین تصمیم را برای خرید یا طراحی یونیت متناسب با نیاز خود اتخاذ کنند.
درفیدرولیک، شما میتوانید انواع یونیتهای هیدرولیک استاندارد و سفارشی را با مشاوره تخصصی، گارانتی معتبر و پشتیبانی کامل تهیه نمایید. برای مشاوره رایگان با ما تماس بگیرید.
