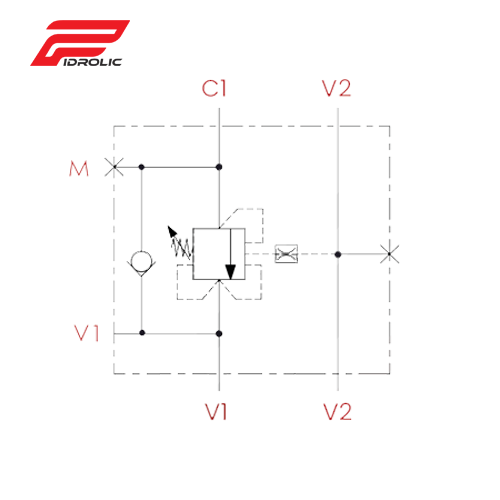

کانتربالانس یکطرفه BSL (وسطبسته، نسخه فلنجدار)
کانتربالانس یکطرفه BSL با رزوه گازی BSPP برای سیستمهای هیدرولیکی وسط بسته طراحی شده است. این شیرها با حفظ موقعیت بار در حالت قفل، از سقوط یا حرکت ناخواسته جلوگیری میکنند. همچنین، سوپاپ اطمینان داخلی در صورت افزایش بیش از حد فشار در سیلندر، روغن را تخلیه کرده و از آسیب به سیستم جلوگیری میکند. سری BSL نسخه فلنجدار این دسته از شیرهاست که در فضاهای صنعتی با نصب ثابت و مقاوم کاربرد دارد.
ویژگیهای فنی کانتربالانس یکطرفه BSL
-
حداکثر فشار کاری: ۳۵۰ بار (۵۰۷۵ PSI)
-
حداکثر دبی عبوری:
-
۳۰ L/min (¼″)
-
۴۰ L/min (⅜″)
-
۶۰ L/min (½″)
-
-
سایز پورتها: ¼″، ⅜″ و ½″ با رزوه BSPP
-
تنظیم فشار استاندارد: ۲۱۰ یا ۳۵۰ بار
-
دامنه فنر:
-
۳۰–۲۱۰ بار (مدلهای B21)
-
۶۰–۳۵۰ بار (مدلهای B35)
-
-
نسبت پایلوت: 1:4.25 (قابل سفارش تا 1:8.1)
-
نشتی بسیار پایین: حداکثر ۰٫۲۵ cm³/min معادل ۵ قطره در دقیقه
-
محدوده دمای سیال: 20- تا 80+ درجه سانتیگراد
-
محدوده دمای محیط: 20- تا 50+ درجه سانتیگراد
-
ویسکوزیته روغن: 15–250 cSt
-
فیلتر پیشنهادی: 15 میکرون
-
جنس بدنه: فولادی (در صورت سفارش آلومینیوم یا استنلس استیل AISI 316L)
جدول مشخصات فنی کانتربالانس BSL
| کد سفارش | مدل | سایز پورت | حداکثر دبی (L/min) | تنظیم فشار استاندارد (bar) | دامنه فنر (bar) | حداکثر فشار (bar) | وزن (kg) |
|---|---|---|---|---|---|---|---|
| FA1033 | BSL1B21 | ¼″ BSPP | 30 | 210 | 30–210 | 350 | 0.90 |
| FA1034 | BSL1B35 | ¼″ BSPP | 30 | 350 | 60–350 | 350 | 0.90 |
| FA1035 | BSL2B21 | ⅜″ BSPP | 40 | 210 | 30–210 | 350 | 0.85 |
| FA1036 | BSL2B35 | ⅜″ BSPP | 40 | 350 | 60–350 | 350 | 0.85 |
| FA1037 | BSL3B21 | ½″ BSPP | 60 | 210 | 30–210 | 350 | 0.75 |
| FA1038 | BSL3B35 | ½″ BSPP | 60 | 350 | 60–350 | 350 | 0.75 |
کاربردها و مزایای کانتربالانس یکطرفه BSL
-
تثبیت موقعیت بار در سیستمهای سیلندری مرکز بسته
-
جلوگیری از سقوط ناگهانی یا برگشت ناخواسته بازوها
-
مناسب برای ماشینآلات صنعتی، جرثقیل، لیفتراک، و سیستمهای بالابر
-
طراحی فلنجدار، ایدهآل برای نصب ثابت و شرایط پرتنش
چرا Fluid‑App؟
Fluid‑App یک برند معتبر ایتالیایی با تمرکز بر کیفیت، دقت و ایمنی در ساخت تجهیزات هیدرولیک است. محصولات این شرکت با استانداردهای بینالمللی مطابقت دارند و به دلیل دوام بالا، عملکرد نرم و نشتی بسیار کم، در بسیاری از پروژههای صنعتی، ساختمانی و کشاورزی مورد استفاده قرار میگیرند. انتخاب Fluid‑App یعنی انتخاب اطمینان در عملکرد، امنیت در طراحی و تخصص در مهندسی.
محصولات مشابه: شیر کانتربالانس BSI فلوید اپ
